小型NFCリーダライタモジュール試作・実験（本体サイズ19mm×17mm×2mm）　＜ 試作 ＞

　”小型NFCリーダライタモジュール”を試作しました。

　　本体サイズ ：　19.0mm×17.0mm×2.0mm



【 主な仕様 】
◇通信規格　　　　　　：　ISO14443 Type A,　ISO14443 Type B,　FeliCa,　ISO15693
◇NFCコントローラLSI ：　ST25R3911B
◇搬送波周波数　　　　：　13.56MHz
◇インターフェース　　：　SPI　6Mbps
◇コネクタ　　　　　　：　FFC/FPC 8pin / 0.5mm pitch
◇電源電圧　　　　　　：　DC3.3V, (DC5V)
◇電波法　　　　　　　：　微弱無線局

＜ 通信距離 ＞
ISO15693 　　　　ST25　　　　　STマイクロエレクトロニクス(株)　：　60mm
ISO14443 TypeA　ST25TA64K　　STマイクロエレクトロニクス(株)　：　41mm
ISO14443 TypeA　TU-C1　　　　 (株)オレンジタグス　　　　　　　 ：　35mm
FeliCa 　　　　　　RC-S120　 　　(株)レスターキャステック　　　　 ：　30mm
ISO14443 TypeA　試作アンテナ8mm×6mm　RFイノベーション(株)　：　16mm
ISO15693 　　　　試作アンテナ8mm×6mm　RFイノベーション(株)　：　24mm

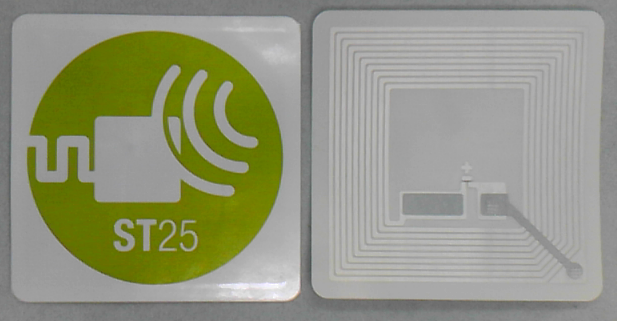

　　　　ST25

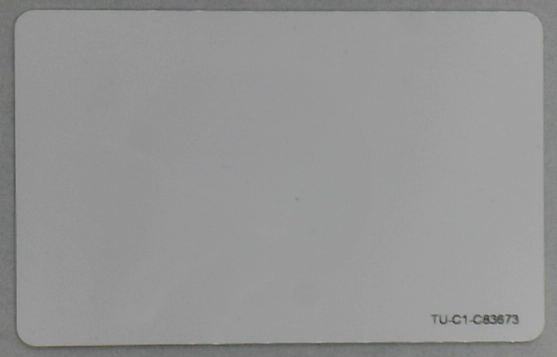

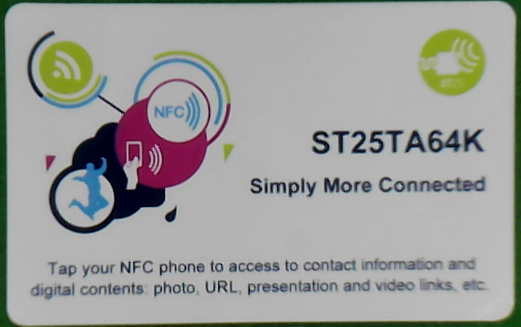

アンテナ：45mm×45mm　　　　　ST25TA64K　　　　　　　　　TU-C1

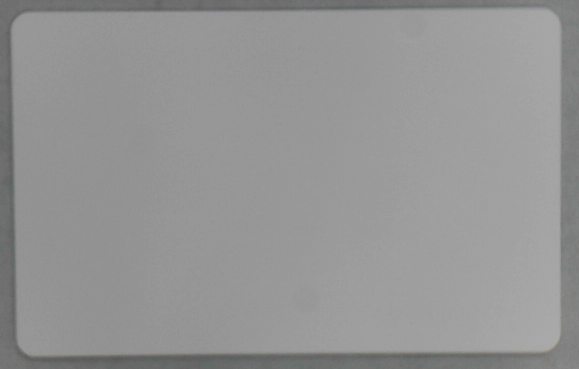

　　　　RC-S120

試作アンテナ8mm×6mm

2022.05.28
