デモ(サンプル)版     NFC Antenna Designer -Demo Ver. 0.1-

NFC Antenna Designer Demo Ver 0.1

 RFイノベーション株式会社では、 搬送波周波数13.56MHzのNFCタグ, RFIDタグ, 非接触ICカードの

に行うことができる通信距離シミュレータのデモ・バージョン(サンプル)

を開発しました。

※デモ・バージョンですので、シミュレーション結果は、正しい値を表示されません。
NFC Antenna Designer Demo Ver 0.1

 アンテナ形状パラメータを入力することにより、
★通信距離(x,y座標設定可能)
★アンテナ形状パラメータ依存特性
★共振コンデンサ依存特性
★通信エリア
について通信距離シミュレーションを行うことができます。

この機能は、
型番: RSIM-A001 と同じです。

 アンテナパターンのPCB公差と共振コンデンサ(チップコンデンサ)の許容誤差を入力することにより、
★Worst通信距離
★Worst通信エリア
を求めることができます。

この機能は、型番: RSIM-A002 と同じです。


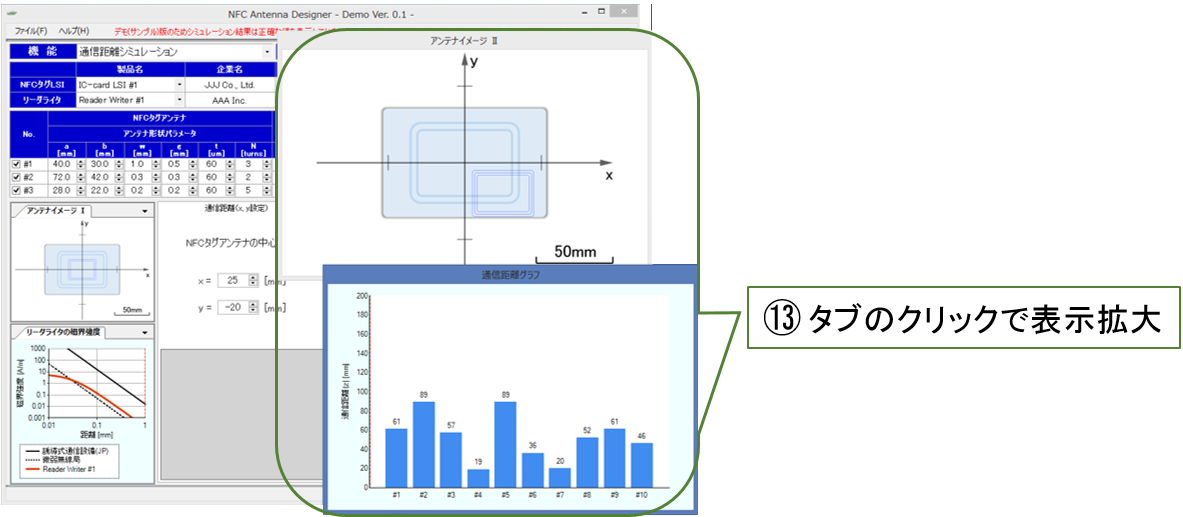

通信距離シミュレーション     NFC Antenna Designer -Demo Ver. 0.1-

NFC Antenna Designer Demo Ver 0.1
NFC Antenna Designer Demo Ver 0.1

 次のtypical条件で通信距離シミュレーションを行います。
    (1) アンテナ形状パラメータ
    (2) 外付け共振コンデンサ(Cr [pF])
    (3-1)NFCタグLSIの消費電流(Idd[mA])
    (3-2)NFCタグLSIのアンテナ接続端子の入力容量(Cin [pF])

 [ シミュレーション結果 ]
    1.入力したアンテナ形状パラメータに対するインダクタンス値
      L(typ.) [uH]
    2.共振コンデンサの容量値 Cr [pF]
    3.通信距離(x, y座標設定)
    4.アンテナ形状パラメータ依存特性
    5.通信エリア(z-y Plot, z-x Plot, y-x Plot)

NFC Antenna Designer Demo Ver 0.1
NFC Antenna Designer Demo Ver 0.1

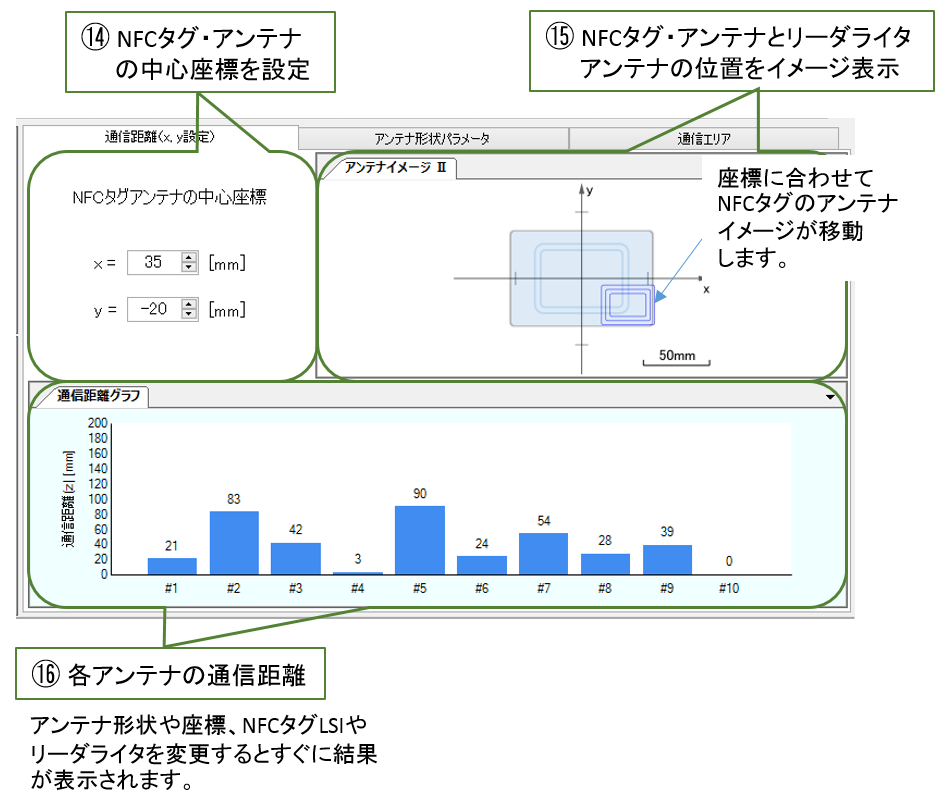

 NFCタグのアンテナ10条件に対して、通信距離のシミュレーションを同時に行うことができます。

 また、NFCタグ・アンテナの中心座標を設定することにより、リーダライタ・アンテナとの中心軸がズレた場合の シミュレーションが可能です。
NFC Antenna Designer Demo Ver 0.1
NFC Antenna Designer Demo Ver 0.1

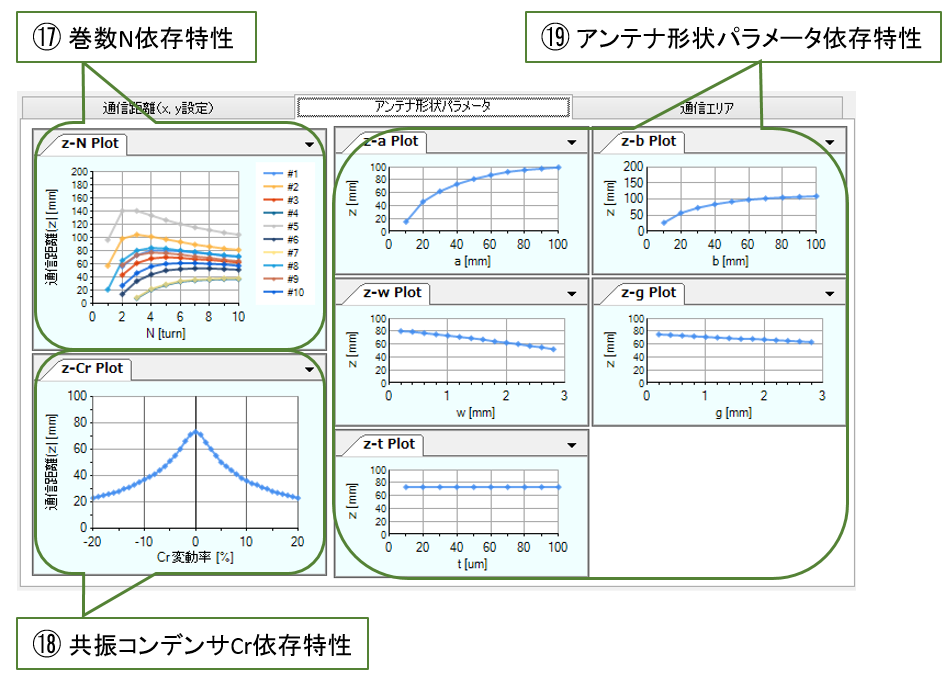

 次の項目について、通信距離に対する依存性をシミュレーションします。
(1)アンテナの巻数:N [turn(s)]
(選択したアンテナについて複数表示)

 (以下、⑥で選択したアンテナNo.について表示)
(2)共振コンデンサ変動率ΔCr [%]
(3)x軸方向の長さ:a [mm]
(4)y軸方向の長さ:b [mm]
(5)パターン幅   :w [mm]
(6)パターン間隔 :g [mm]
(7)パターン厚   :t [um]

NFC Antenna Designer Demo Ver 0.1
NFC Antenna Designer Demo Ver 0.1

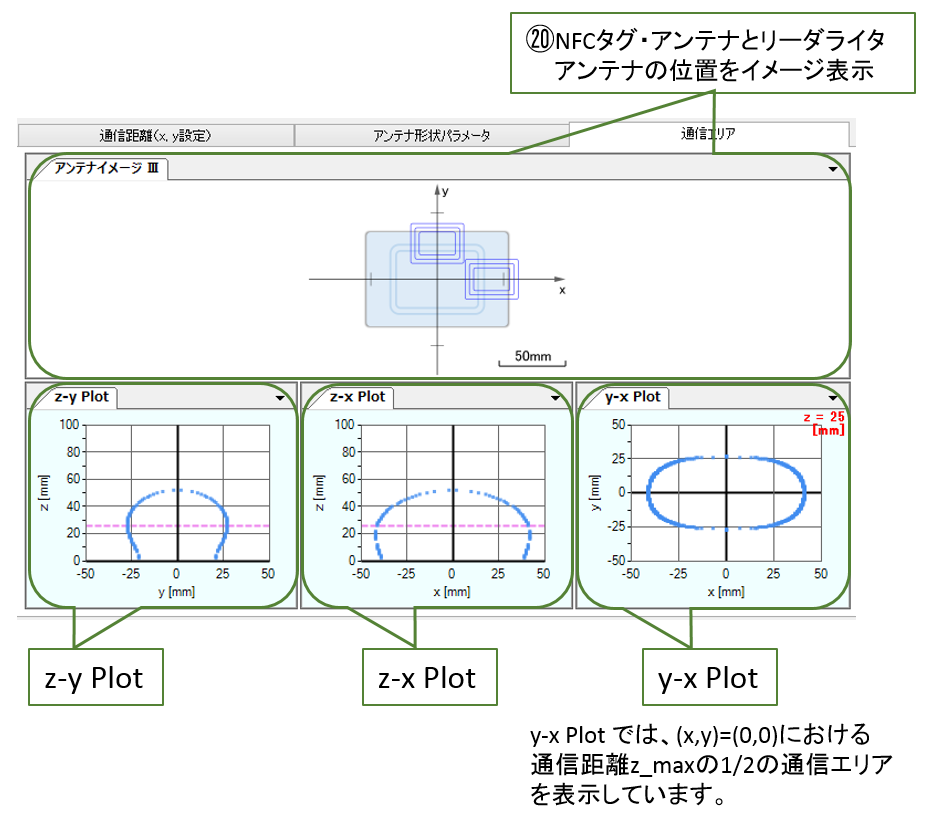

 設定したリーダライタに対するNFCタグの通信エリアを, 次のグラフで表示します。
(1) z-y Plot
(2) z-x Plot
(3) y-x Plot
 (y-x Plotでは、最大通信距離の1/2の距離における通信エリアを表示します)


▲このページのトップへ戻る

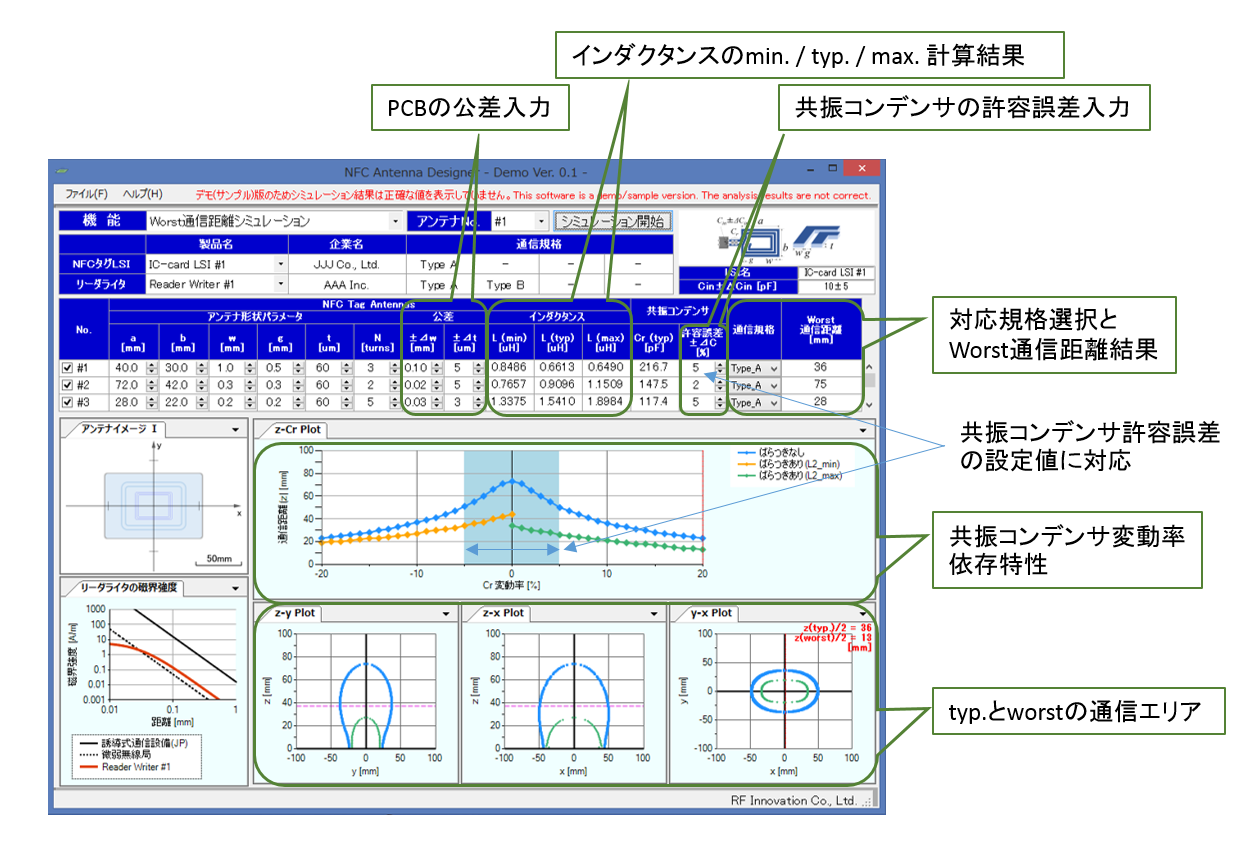

Worst通信距離シミュレーション     NFC Antenna Designer -Demo Ver. 0.1-

NFC Antenna Designer Demo Ver 0.1
Antenna pattern

次のWorst条件で通信距離シミュレーションを行います。
(1) アンテナ形状パラメータの公差
  (±Δw [mm], ±Δt [um])
(2) 外付け共振コンデンサの許容誤差(±ΔCr [%])
(3-1)NFCタグLSIの最大消費電流(Idd_max [mA])
(3-2)NFCタグLSIのアンテナ接続端子の入力容量の
   ばらつき(±ΔCin [pF])

[ シミュレーション結果 ]
  1.入力したアンテナ形状パラメータに対する
    インダクタンス値L(min./typ./max.) [uH]
  2.共振コンデンサの容量値 Cr [pF]
  3.Worst通信距離 z [mm]
  4.共振コンデンサの変動率Cr[%]依存特性グラフ
  5.typ.条件とworst条件の通信エリアグラフ(z-y Plot, z-x Plot, y-x Plot)


▲このページのトップへ戻る

製品リスト

型番 製品名 機能 開発・販売状況
RSIM-A001 NFC Antenna Designer NFCタグアンテナ設計に便利なシミュレータです。
NFCタグの矩形アンテナコイルの形状を入力し、通信距離を推定 することができます。
技術検討完了
RSIM-A002 NFC Antenna Designer
=ばらつき解析=
「RSIM-A001」に、ばらつき解析機能を追加。
アンテナのPCBパターン、NFCタグLSI、共振用チップコンデンサ のばらつきを考慮してワースト通信距離を推定することができます。
技術検討完了

< 技術検討および市場調査中 >
◇リーダライタ・アンテナ設計:Q値を設定したマッチング回路設計と出力磁界強度表示
◇Spiceリンク     :リーダライタやNFCタグの等価回路をSpiceで作成し、そのネットリスト
            を読込み計算
◇外部負荷通信距離解析 :NFC-LSIにセンサなどの負荷を接続した場合の通信距離を
             シミュレーション
◇通信不感帯解析    :一般にNullと呼ばれている通信不感帯の発生の有無を解析
◇周辺導体の影響    :リーダライタやNFCタグのアンテナの近くに金属など導体がある場合の
             通信距離計算


▲このページのトップへ戻る

対応製品(タグLSI&リーダライタ)

< NFCタグLSI特性データ >
製品番号 タグLSI製品番号 メーカ 開発・販売状況
M24SR02-YDW6T/2 STマイクロエレクトロニクス 技術検討完了
NT3H1201W0FTTJ NXP 技術検討中
RF430CL330HCPWR TI 未検討
MN63Y1208E パナソニック 技術検討完了

  ご希望のLSIへの対応を検討いたします。


< リーダライタ特性データ >
製品番号 リーダライタ製品 メーカ 開発・販売状況
SCR331CL-NTTCom NTTCommunications 技術検討完了

  今後、スマートフォンに対応する予定です。
  ご希望のリーダライタをご連絡いただきましたら、検討いたします。
